GSF15
Descrição

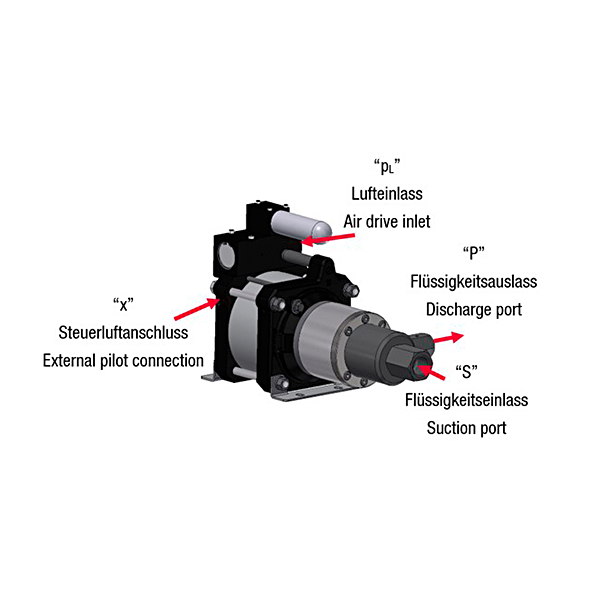

As bombas Maximator da série GSF estão disponíveis em design de simples ação, com um setor de acionamento pneumático e distanciador hidráulico.
A pressão máxima de acionamento pneumático é 10 bar (145 psi).
As bombas GSF possuem vedações de PTFE e anéis de viton.
A entrada inferior de líquido é padrão.
Especificações técnicas
Modelo: GSF15
Fabricante: Maximator GmbH
Multiplicação: Aprox. 1:16
Fluido: Serviços Químicos.
Pressão máxima: 160 bar / 2320 psi
Vazão máxima: 12,86 l/min
Volume deslocado: 62,0 cm³
Acionamento: Pneumático de 1 a 10bar
Modo de ação: Simples ação
Entrada de ar: 3/4″ BSPP
Entrada de fluido: 1″ BSPP
Saída de pressão: 3/4″ BSPP
Peso: 20,0 kg
Aplicações
As bombas hidropneumáticas são utilizadas para pressurização de líquidos como água, óleos e fluídos especiais, atendendo a diversas aplicações e segmentos industriais, como o mercado de Óleo & Gás, Petroquímico, Automotivo, Aeroespacial, entre muitos outros.
Opcionais
• Versões de vedação para meios especiais
Código do pedido: Consulte o guia de compatibilidade de meios
• Entrada lateral:
Código do pedido: GSF35-S
• Conexões especiais, por exemplo, com rosca NPT
Código do pedido: GSF35(L) – NPT
• Unidade de controle de ar para bombas GSF, consistindo de uma combinação de filtro/regulador de pressão, manômetro de controle e válvula de fechamento
Código do pedido: GSF35 com C2
• Unidade de controle de ar como acima com válvula de segurança adicional na linha de transmissão de ar para limitar a pressão operacional no lado de alta pressão.
Código do pedido: GSF35 com C2/SVAir (Indique a pressão operacional a ser definida.)
Outras opções disponíveis mediante solicitação.
Modelos da Série
| Modelo | Multiplicação | Pressão máxima | Vazão Máxima (l/min) | |
| bar | psi | |||
| GSF10 | 1:11 | 110 | 1595 | 18,53 |
| GSF15 | 1:16 | 160 | 2320 | 12,86 |
| GSF25 | 1:28 | 280 | 4260 | 7,24 |
| GSF35 | 1:40 | 400 | 5800 | 5,02 |
| GSF60 | 1:63 | 630 | 9135 | 3,21 |
| GSF100 | 1:113 | 1050 | 15225 | 1,81 |
| GSF150 | 1:151 | 1450 | 21025 | 1,36 |
Vantagens
As bombas da série GSF são robustas e projetadas para aplicações de serviços químicos.
As bombas GSF possuem corpos e êmbolos em aço inoxidável.
Fornecidas com distanciador hidráulico e furo para dreno.
